Wozy strzelnicze

Czym jest wóz strzelniczy i do czego służy?

Wóz strzelniczy realizuje trzy zadania w jednym cyklu roboczym: przewozi nieuzbrojony materiał wybuchowy emulsyjny i nabojowany do przodka, wytwarza materiał wybuchowy na miejscu pracy i podaje go do otworów strzałowych za pomocą urządzenia załadowczego. Ładowanie prowadzone jest mechanicznie, z platformy roboczej maszyny.

W cyklu produkcyjnym kopalni głębinowej maszyna zajmuje miejsce pomiędzy dwoma innymi grupami sprzętu:

• wóz wiercąco-kotwiący wykonuje otwory strzałowe w caliźnie przodka,

• wóz strzelniczy przewozi materiał wybuchowy i ładuje przygotowane owory,

• ładowarka i wóz odstawczy odbierają urobek po wykonanym odstrzale.

Sprawność tego ogniwa decyduje o rytmie całego cyklu – im szybciej przygotowane zostaną otwory, tym krócej załoga przebywa w przodku o podwyższonym zagrożeniu tąpaniami.

Wóz strzelniczy KGHM ZANAM – model w ofercie

WS1.5L

Konstrukcja niskoprofilowa o wysokości zaledwie 1 500 mm, przeznaczona do wyrobisk o ograniczonej wysokości. Maszyna zachowuje pełną pojemność zbiornika emulsji 750 dm³ i moc silnika 115 kW, a bateryjny napęd urządzenia pompującego pozwala prowadzić ładowanie otworów bez pracującego silnika spalinowego. To rozwiązanie dla kopalń eksploatujących pokłady o małej miąższości, gdzie standardowe maszyny nie zmieszczą się w gabarycie wyrobiska.

Konstrukcje ochronne kabiny i przedziału osobowego chronią operatora oraz przewożone osoby przed uderzeniem odłamka skalnego o energii do 60 kJ.

Poznaj wóz strzelniczy WS1.5L

Rozwój typoszeregu

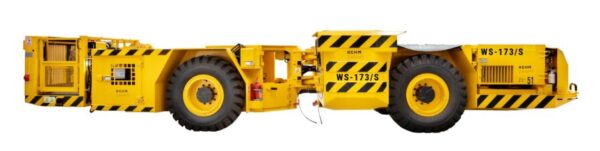

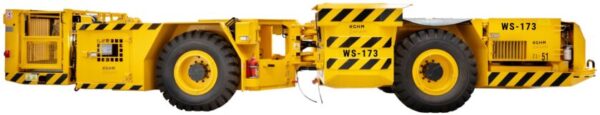

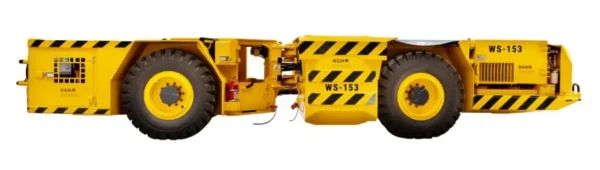

WS1.5L jest pierwszą maszyną nowego typoszeregu wozów strzelniczych KGHM ZANAM. W przyszłym roku planowane jest uruchomienie kolejnych konstrukcji tej rodziny — prototypów WS1.7 i WS1.7A, będących następcami odpowiednio modeli WS-173 i WS-173/S.

Parametry techniczne – WS1.5L

Napęd spalinowy i bateryjny – dwa niezależne źródła zasilania

Wóz strzelniczy KGHM ZANAM zasila układ roboczy z dwóch niezależnych źródeł: pomp hydraulicznych napędzanych silnikiem spalinowym oraz napędu bateryjnego. Rozwiązanie eliminuje ograniczenie znane z wcześniejszych generacji maszyn, w których alternatywą dla silnika spalinowego było zasilanie kablem elektrycznym 500 V z sieci kopalnianej.

Rozwijanie kabla w przodku jest czasochłonne i uciążliwe, przez co operatorzy w praktyce wybierali pracę na silniku spalinowym – kosztem emisji spalin i pogorszenia mikroklimatu wyrobiska. Napęd bateryjny zasilający moduł pompujący pozwala prowadzić ładowanie otworów bez pracującego silnika, co przekłada się na:

• ograniczenie emisji spalin w zamkniętej przestrzeni przodka,

• niższy poziom hałasu na stanowisku pracy,

• skrócenie czasu przygotowania maszyny do pracy po wjeździe do przodka.

Bezpieczeństwo operatora i górników strzałowych

Konstrukcje ochronne stanowiska operatora oraz przedziału osobowego zabezpieczają załogę przed obciążeniem dynamicznym o energii do 60 kJ, zgodnie z wymaganiami normy PN-G-59001:1992 dla samojezdnych maszyn górniczych. Kabina operatora znajduje się w przedniej części pojazdu, a platforma robocza mieści przedział osobowy dla górników strzałowych.

Drugim filarem bezpieczeństwa jest czas. Mechaniczne ładowanie otworów skraca pobyt załogi w przodku o wysokim zagrożeniu tąpaniami – przy pracach strzałowych to parametr równie istotny jak sama wytrzymałość konstrukcji ochronnej.

Zastosowanie w kopalniach głębinowych

Wozy strzelnicze KGHM ZANAM projektowane są do warunków panujących w podziemnych kopalniach rud metali: wysokiej temperatury, dużej wilgotności i nierównego podłoża wyrobisk. Maszyna pokonuje:

• pochylenie wzdłużne, w kierunku jazdy, do 15 stopni,

• pochylenie poprzeczne, prostopadle do kierunku jazdy, do 8 stopni.

Rozkład masy wozu zapewnia stateczność zarówno podczas jazdy na wprost, jak i w skręcie – w kierunku ciągnika oraz w kierunku platformy. Budowa przegubowa pozwala manewrować w wąskich chodnikach i na prostopadle ułożonych skrzyżowaniach wyrobisk, bez konieczności wykonywania manewrów zawracania.

Serwis, remonty i części zamienne

KGHM ZANAM prowadzi serwis, remonty i utrzymanie ruchu maszyn górniczych własnej produkcji. Obsługa obejmuje przeglądy okresowe, naprawy podzespołów układu ładowania oraz dostawy oryginalnych części zamiennych.

Sprawdź zakres usług technicznych

FAQ – Najczęstsze pytania

Jakie wozy strzelnicze produkuje obecnie KGHM ZANAM?

W aktualnej ofercie znajduje się jeden model — niskoprofilowy WS1.5L z nowego typoszeregu. W przyszłym roku planowane jest uruchomienie prototypów WS1.7 i WS1.7A, następców modeli WS-173 i WS-173/S.

Ile materiału wybuchowego przewozi wóz strzelniczy?

Zbiornik na komponent materiału wybuchowego ma pojemność 750 dm³. Z tego można wytworzyć ok. 1000kg materiału wybuchowego emulsyjnego luzem + skrzynia na materiał wybuchowy nabojowany max. 100 kg. W osobnych skrzyniach jest możliwość przewozu środków strzałowych: zapalników, lontu.

Czym różni się wóz strzelniczy od wozu wiercąco-kotwiącego?

Wóz wiercąco-kotwiący wykonuje otwory strzałowe i montuje obudowę kotwową. Wóz strzelniczy ładuje przygotowane otwory materiałem wybuchowym. To dwie kolejne operacje tego samego cyklu, realizowane przez odrębne maszyny.

Jaki napęd ma wóz strzelniczy KGHM ZANAM?

Maszyna ma dwa niezależne źródła zasilania układu roboczego: napęd spalinowy z pompami hydraulicznymi oraz napęd bateryjny obsługujący urządzenie pompujące.

Czy wóz strzelniczy może pracować w wyrobiskach o małej wysokości?

Tak. Model WS1.5L ma wysokość 1 500 mm i został zaprojektowany do wyrobisk niskich.

Jak wygląda ochrona operatora przed obwałem skał?

Konstrukcje ochronne kabiny i przedziału osobowego przenoszą obciążenie dynamiczne o energii do 60 kJ zgodnie z normą PN-G-59001:1992.

Potrzebujesz wozu strzelniczego dopasowanego do gabarytu swoich wyrobisk? Prześlij zapytanie – dobierzemy konfigurację i przygotujemy specyfikację techniczną.
